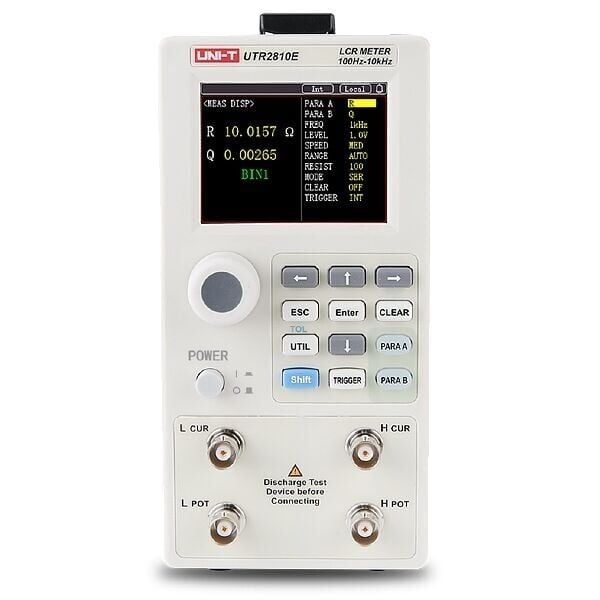

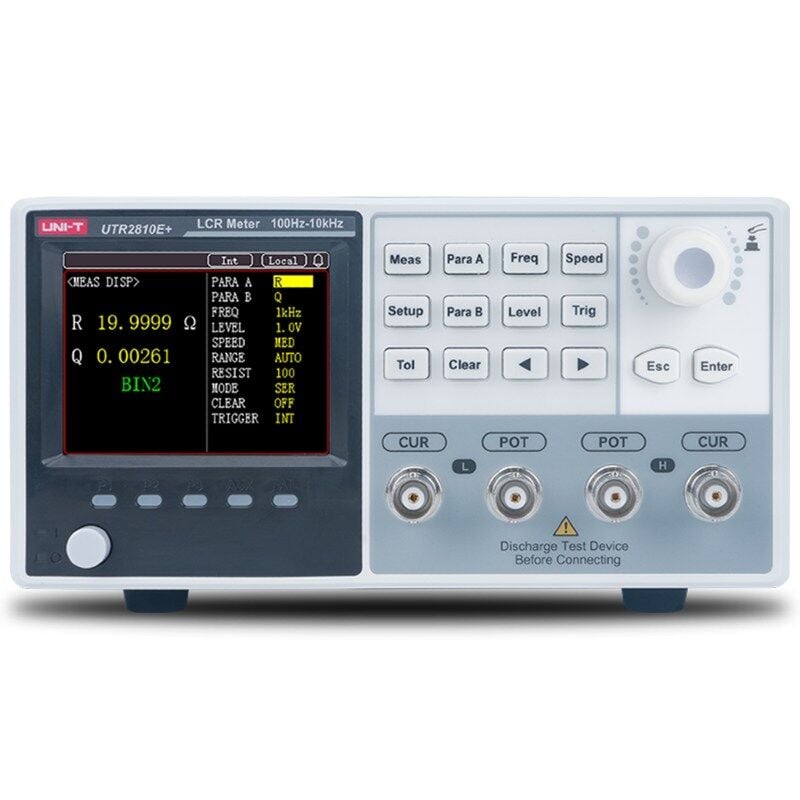

Unit UTR2810E+ Masa Tipi LCR Metre

UTR2810E LCR dijital köprü, UNI-T tarafından piyasaya sürülen yeni nesil düşük frekanslı bileşen ölçüm cihazıdır. Küçük boyut, hafif ağırlık, güzel görünüm, basit kullanım, ultra yüksek maliyet performansı ve iyi test kararlılığı. Üretim hattı kalite güvencesi, gelen muayene ve otomatik üretim ihtiyaçlarını karşılayabilir.

UTR2810E Masa Tipi LCR Metre Özellikleri

● 2,8” TFT ekran (320x240 Piksel)

● Çoklu ölçüm frakansı: 100Hz, 120Hz, 1kHz, 10kHz Hassasiyet: 0.02%

● Ölçüm Hassasiyet: %0.1

● Ana ve yardımcı parametreler toplamda 42 kombinasyonla serbestçe
eşleştirilebilir

● Test hızı: Yavaş / orta / hızlı
● En hızlı test hızı 33 kez / sn.
● 0.00001uH - 9.99999kH bobin ölçümü
● 0.00001pF - 999.999mF kapasite ölçümü
● 0.00001Ω - 99.9999MΩ direnç ölçümü
● Otomatik LCR seçimi

Teknik Özellikler UTR2810E

Test frekansı 100Hz, 120Hz, 1kHz, 10kHz

Test frekansı hassasiyeti 0.02%

AC seviyesi 0.1Vrms, 0.3Vrms, 1Vrms

AC seviyesi hassasiyeti ±10%x değer belirle

AC kaynağının iç direnci 30Ω/100Ω

AC kaynağının iç direnc hassasiyeti ±5%

Ölçüm parametreleri

Birincil: Cp, Cs, Lp, Ls, Z, R, G, Y

İkincil: D, Q, X, B, Rp, 0r, 0d

Otomatik LCR seçimi √

Test hızı Hızlı: 30msn., orta: 170msn.), yavaş (350msn.)

Ekran kademesi

R, X, IZI: 0.00001Ω - 99.9999MΩ

G, B, IYI: 0.0000luS - 999.999S

L: 0.0000luH - 9.99999kH

C: 0.000lpF - 999.999mF

D: 0.00001- 9.99999

Q: 0.00001-99999.9

0d: -179.999°-179.999°

0r: -3.14159- 3.14159

Dikey çözünürlük

C: 0.1% (1+Cx/Cmax+Cmin/Cx )(1+Dx)

     (1+ ks+kv+kf ) ke

L: 0.1%(1+ Lx/Lmax+Lmin/Lx )(1+1/Qx)

    (1+ks+kv+kf ) ke

Z: 0.1%(1+Zx/Zmax+ Zmin/Zx )(1+ks+kv+kf ) ke

R: 0.1%(1+ Rx/Rmax+Rmin/Rx )(1+Qx)

    (1+ks+kv+kf) ke

D: 0.0010(1+Zx/Zmax+ Zmin/Zx )(1+Dx+Dx2)

    (1+ks+kv+kf ) ke

Q: 0.0015(1+Zx/Zmax+ Zmin/Zx )(Qx+1/Qx)

     (1+ks+kv+kf )ke

Test sonu yapılandırması  Açık devre, kısa devre

Eşdeğer mod Seri / Paralel

Kademe modu Ekran tutma / otomatik

Tetikleme modu Dahili, manuel, harici, bus

Matematiksel işlem Direk okuma, ABS, %

Karşılaştırıcı Para A4 sıralama, BIN1 - BIN3, NG, Para B2 sıralama, AUX, NG, ön panel LCD

Arayüz RS232, Handler

Üst bilgisayar işlevi Üst bilgisayarın istatistiksel analizi

Genel Özellikler

Güç  110V/220V 50/60HZ 20W-30W

Ekran 2,8” TFT ekran (320x240 Piksel)

Ürün ağırlığı 2,5 kg

Ürün boyutu 88mm x 174mm x 275mm

Aksesuarlar Kısa devre bordu, Kelvin prob, klips seti, RS-232 haberleşme kablosu, güç kablosu, 4-telli test kutusu
